Частотный диапазон |
100 кГц…500 МГц |
Разрешение |
1 Гц |
Температурная стабильность источника опорной частоты |
<± 2х10-6 |
Изменение погрешности источника опорной частоты |
<± 2х10-6/год |
Погрешность измерения частоты |
Разрешение маркера:
полоса обзора / (количество точек развертки-1) |
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
Счетчик частоты |
Разрешение:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц |
Погрешность:
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) |
Полоса обзора |
Нулевая, 100 Гц…500 МГц |
Погрешность полосы обзора |
± полоса обзора / (количество точек развертки-1) |
Плотность фазовых шумов |
<-80 дБн/Гц @ 10 кГц
<-100 дБн/Гц @ 100 кГц |
Полоса пропускания ПЧ (-3 дБ) |
100 Гц… 1 МГц,с шагом 1-3-10 |
Полоса пропускания ПЧ (-6 дБ) опция DSA800-EMI) |
200 Гц, 9 кГц, 120 Гц |
Избирательность фильтров по уровням (60дБ/3 дБ) |
<5:1 |
Погрешность установки полосы пропускания ПЧ |
<5% |
Полоса пропускания видео |
1 Гц … 3 МГц, с шагом 1-3-10 |
Диапазон измерения уровня |
Уровень собственных шумов … +20 дБм |
Максимальный уровень на входе (аттенюатор 30 дБ) |
50 В (постоянное напряжение)
+20 дБм (100 мВт) мощность непрерывного сигнала
+30 дБм (1 Вт) максимально опасный уровень |
Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, RBW=VBW=100 Гц |
без предусилителя:
100 кГц…1 МГц: <-90 дБм, типично -110 дБм
1 МГц…1 ГГц: <-100 дБм, типично -110 дБм |
с предусилителем:
100 кГц…1 МГц: <-110 дБм-, типично -130 дБм
1 МГц…1 ГГц: <-120 дБм, типично -130 дБм |
Частотный отклик
(f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц) |
без предусилителя:
< 0,7 дБ |
с предусилителем:
< 1,0 дБ |
Аттенюатор |
Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ):
< 0,5 дБ |
Предел ослабления:
0…30 дБ, с шагом 1 дБ |
Абсолютная амплитудная погрешность
(центральная частота=50 МГц, пик. детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC) |
± 0,4 дБ |
Установка опорного уровня |
Диапазон:
-100 дБм…+20 дБм с шагом 1 дБ |
Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры |
Погрешность измерения:
(достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм < опорный уровень<0, 10 МГц< центральная частота<1,5 ГГц, 20 ºC to 30 ºC) <1,5 дБ |
Гармонические искажения 2-го порядка
(центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, вх.уровень =-20 дБ) |
SHI : +40 дБм |
Интермодуляционные искажения 3-го порядка (центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх.уровень =-20 дБ) |
TOI: +10 дБм (центральная частота>30 МГц) |
Проникновение центральной частоты
Побочные сигналы |
<-60 дБн |
Собственные комбинационные помехи
(вх.терминатор 50 Ом, аттенюатор = 0 дБ) |
<-88 дБм, типично |
Переключение разрешения по полосе пропускания
(относит. 1 кГц RBW) |
<0,1 дБ |
Логарифмическая шкала |
1 дБ…200 дБ |
Линейная шкала |
0 до опорного уровня |
Количество точек |
601 |
Количество графиков |
3 + основной |
Тип детектора |
Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения
Квазипиковый (опция DSA800-EMI) |
Операции над графиками |
Очистить, удержание максимума, удержание минимума, усреднение, просмотр,закрыть |
Единицы измерения |
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
Диапазон |
10 мс… 500 с (нулевой обзор)
20 мкс ….500 с (100 Гц ≤ полоса обзора ≤ 500 МГц) |
Усиление 100 кГц…1 ГГц |
20 дБ (штатно) |
Диапазон измерения |
202 кГц |
Скорость измерения |
650 спектр/с |
ВЧ вход |
Соединитель N-типа (female) ; 50 Ом; |

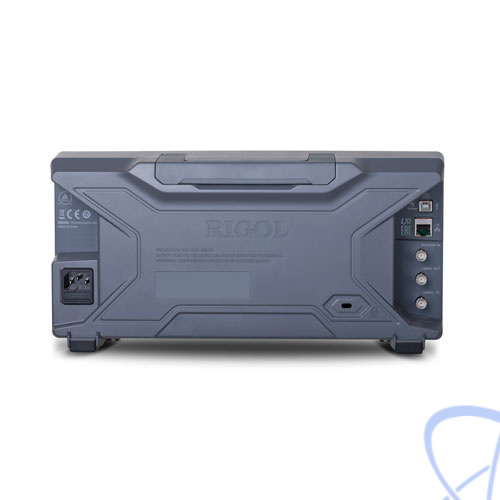

Вход/выход опорного генератора |
Соединитель типа BNC (female)
Импеданс 50 Ом (типичное) |
Вход 10 МГц:
Частота 10 МГц±5 ppm
уровень 0 дБм…10 дБм |
Выход 10 МГц:
Частота 10 МГц
уровень +3 дБм…10 дБм, +8 дБм типично |
Вход внешнего запуска |
Соединитель типа BNC (female)
Импеданс 1 кОм (типичное) |
Интерфейсы коммуникационные |
USB Host 2.0
USB Device 2.0
LAN(LXI core 2011)
GPIB опция, через соединитель USB-GPIB |
Источник запуска |
свободный, видео, внешний |
Внешний запуск |
5 В TTL уровень |
Дисплей |
Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов |
Поддержка принтера |
Протокол PictBridge |
Сохранение в память |
USB флэш устройство (не идет в комплекте)
Встроенный флэш диск |
Напряжение питания |
Входное напряжение: AC 100 В… 240 В/
45 Гц… 440 Гц |
Потребляемая мощность |
35 Вт, типично;
50 Вт, масимально |
Рабочая температура |
0 ºC …50 ºC |
Относительная влажность |
≤95% (0 ºC …30 ºC)
≤75% (30 ºC …40 ºC) |
Габаритные размеры |
361,6 x 178,8 х 128 мм |
Масса |
4,55 кг |
