Назначение:

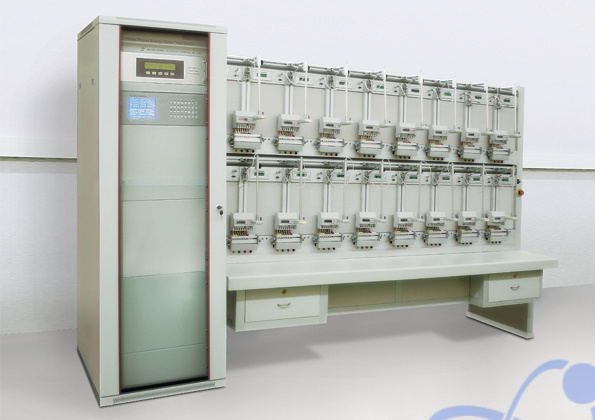

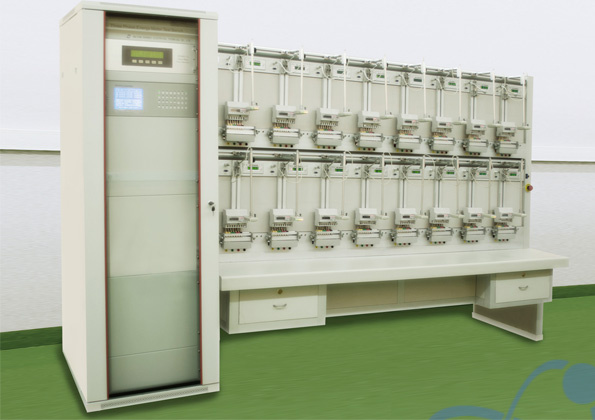

Установка предназначена для регулировки и поверки трехфазных и однофазных счетчиков активной, реактивной или активной и реактивной энергии класса точности 0,2S при измерении активной энергии и класса точности 0,5S при измерении реактивной энергии и менее точных. Поверка счетчиков может проводиться как в автоматическом, так и в ручном режимах.
Особенности:
На стенде можно проводить такие операции, как:
- Самонагрев,
- Проверка стартового тока,
- Испытание без нагрузки (самоход),
- Проверку погрешности (класса точности),
- Проверку правильности учета,
- Спытание влияющих величин (обратной фазы, дисбаланса напряжения, гармонической волны и т.п.),
- Проверку стабильности измерения.
Для усиления напряжения и тока на выходе стенда применяется PWM (широтно-импульсный модулятор), который обеспечивает высокую эффективность (коэффициент полезного действия составляет > 85%) и снижает нагревания. PWM имеет функции проверки сбоев, предустановки, предупреждения и защиты. В измерительном генераторе применяются последние цифровые технологии по управлению синусоидальными гармоническими волнами частоты, амплитуды и регулирования фазы. Измерительный генератор может несколько раз увеличить (от 2-21 раз) первичную гармонику синусоидальной волны и вызывать субгармонические волны, в том числе и избыточные субгармонические волны. На стенде применяется процессорная система определения погрешности счетчика, к которой счетчик подключается по способу связи RS485. На стенде одновременно можно проводить испытания счетчиков с разной константой (постоянной счетчика) идентичной модификации. На испытательный стенд можно установить сканирующие (измерительные) головки с 3-спекторной регулировкой диапазона. Стенд может принимать сигналы как со счетчиков с дисковым учетом измерения, так и со счетчиков с цифровым LED импульсным измерением. Испытательный стенд имеет автоматическую поисковую функцию обнаружения «черной метки», которая может определить её без нагрузочных и пусковых испытаний. Для автоматического испытания различных счетчиков, на стенде применяется программа испытаний, совмещенная с операционными системами WINDOWS98/2000/XP.
