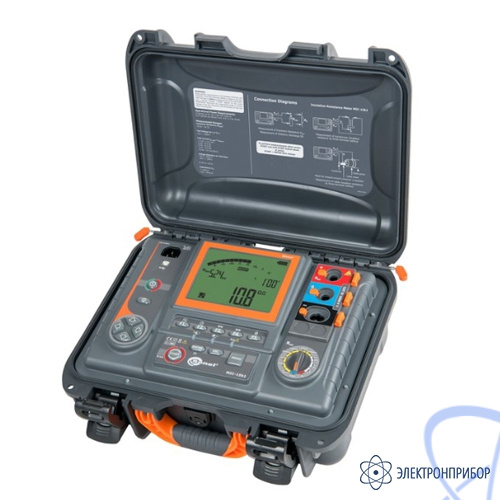

MIC-15k1 — измеритель параметров электроизоляции

Производитель:
Sonel

Гарантия:
36 мес..

Межповерочный интервал:
12 мес. мес.

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Назначение и область применения измерителя параметров электроизоляции MIC-15k1:

MIC-15k1 – цифровой мегаомметр, предназначенный для испытаний электрической прочности и измерения сопротивления изоляции электроустановок системы электроснабжения под действием электромагнитного поля сверхвысокого класса напряжения. Максимальное измерительное напряжение составляет 15000 В постоянного тока с диапазоном измеряемого сопротивления до 40 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости и тока утечки. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.

Входы R_ISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 1500 В в течение 60 секунд.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Функциональные возможности измерителя параметров электроизоляции MIC-15k1:

измерение сопротивления изоляции до 40 ТОм;
измерительное напряжения до 15000 В: 500 В, 1000 В, 2500 В, 5000 В, 10000 В, 15000 В. в режиме измерения ..15000 В с выбором шага в 10 В, 100 В и 1000 В.;
вычисление коэффициентов абсорбции и поляризации: установка трёх интервалов времени;
установка времени измерения - до 99 мин. 59 сек.;
измерительный ток – 1,2 мА, 3 мА, 5 мА или 7 мА;
функция прожига;
измерение сопротивления изоляция в режимах ступенчатым SV и плавно RT нарастающим напряжением;
измерение коэффициента разряда диэлектриков DD;
индикация частичных разрядов;
индикация измеряемого сопротивления изоляции и тока утечки;
измерение ёмкости кабеля;
вычисление длины измеряемого кабеля;
автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
измерение напряжения постоянного/переменного тока до 1500 В;
защита от напряжения на измеряемом объекте;
усовершенствованный 5-ти ступенчатый цифровой фильтр позволяет проводить измерения в условиях сильных электромагнитных полей;
работа прибора от внутреннего аккумулятора и от сети 90…260 В;
передача данных на ПК через интерфейс USB и модулю Bluetooth;
совместим с ПО «SONEL Reader» и «СОНЭЛ Протоколы 2.0»;
рабочий диапазон температур от -20°C до 50°C.

Технические характеристики измерителя параметров электроизоляции MIC-15k1:

Диапазон показаний	Разрешение	Основная погрешность
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО И ПОСТОЯННОГО ТОКА (TRUE RMS)
0…29,9 В	0,1 В	±(2% и. в. + 20 е. м. р.)
30,0…299,9 В	0,1 В	±(2% и. в. + 6 е. м. р.)
300…1500 В	1 В	±(2% и. в. + 2 е. м. р.)
Диапазон частоты: 45...65 Гц
ИЗМЕРЕНИЕ ПОСТОЯННЫМ И НАРАСТАЮЩИМ НАПРЯЖЕНИЕМ (SV) ДЛЯ U_ISO = 15 кВ
Диапазон показаний	Разрешение	Основная погрешность
0,0...999 кОм	1 кОм	± (3 % и.в. + 10 е.м.р.)
1,00...9,99 МОм	0,01 МОм
10,0...99,9 МОм	0,1 МОм
100...999 МОм	1 МОм
1,00...9,99 ГОм	0,01 ГОм
10,0...99,9 ГОм	0,1 ГОм
100...999 ГОм	1 ГОм	± (3,5 % и.в. + 10 е.м.р.)
1,00…9,99 ТОм	0,01 TОм	± (7,5 % и.в. + 10 е.м.р.)
10,0…40,0 ТОм	0,1 TОм	± (12,5 % и.в. + 10 е.м.р.)
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения
Напряжение	Диапазон измерений
50 В	200 ГОм
100 В	400 ГОм
250 В	1,00 ТОм
500 В	2,00 ТОм
1000 В	4,00 ТОм
2500 В	10,00 ТОм
5000 В	20,00 ТОм
10000 В	40,00 ТОм
15000 В	40,00 ТОм
Примечание: Для значения сопротивления изоляции ниже R_{ISO min} точность не определена, из-за работы измерителя с ограничением тока в соответствии с формулой: R_{ISO min} = U_{ISO nom /}I_{ISO nom} где: R_{ISO min} – минимальное сопротивление изоляции; U_{ISO nom} – номинальное напряжение измерения; I_{ISO nom} – номинальный ток преобразователя (1,2 мА, 3 мА, 5 мА или 7 мА).
Параметр	Значение
Дополнительная погрешность в трёхпроводном методе (влияние гнезда G)	0,05 % при устранении утечки, вызванной сопротивлением 250 кОм во время измерения 100 МОм с измерительным напряжением 50 В
Максимальный ток короткого замыкания	Isc = 10 мА
Ток измерения/зарядки в остальном диапазоне нагрузки выбирается из значений	1,2 мА, 3 мА, 5 мА, 7 мА, 10 мА (10 мА только для функции Прожиг)
Диапазон показаний	Разрешение	Основная погрешность
ИЗМЕРЕНИЕ ТОКА УТЕЧКИ
0,01 нА...11 мА	*	± (5 % и.в. + 0,2 нА)**
* - разрешение и размерность зависят от диапазона измерения сопротивления изоляции. ** - рассчитывается на основании показаний сопротивления.
ИЗМЕРЕНИЕ ЧАСТИЧНЫХ РАЗРЯДОВ
Количество частичных разрядов в секунду	Диапазон отображения	Разрешение
От 0 до 100	От 1000 пК до 9999 пК	1 пК
ИЗМЕРЕНИЕ ЁМКОСТИ
0...999 нФ	1 нФ	± (5 % и.в. + 5 е.м.р.)
1,00...49,99 мкФ	0,01 мкФ
Измерение ёмкости только во время измерения R_ISO(во время разрядки объекта). Основная погрешность не будет превышена при измерении ёмкости, соединённой параллельно сопротивлению величиной более 10 МОм.
Параметр	Значение
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание
Питание измерителя	Литий-ионный аккумулятор (Li-Ion) 14,8 В; 5,3 Ач; Переменный ток 50/60 Гц 90-260 В
Категория электробезопасности	CAT IV/1000 B
Время "быстрой зарядки" аккумулятора	до 5 часов
Условия окружающей среды и другие технические данные
Диапазон рабочих температур	-20..+50 °C
Диапазон температур при хранении	-25...+70 °C
Влажность	20...90%
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP40 (для закрытого корпуса IP67)
Соответствие	ГОСТ Р МЭК 61557-1-2005 ГОСТ IEC 61010-1-2014
Класс защиты	Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Электромагнитная совместимость	ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)
Высота над уровнем моря	< 3000 м
Дисплей	Сегментный ЖКИ
Память для хранения данных	990 ячеек
Интерфейс	USB или Bluetooth
Габаритные размеры	390×308×172
Масса измерителя	Около 6,3 кг
Примечание: Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Комплект поставки MIC-15k1

№	Наименование	Описание	Фото	Количество	Индекс
1	MIC-15k1 - измеритель параметров электроизоляции	Предназначенный для испытаний электрической прочности и измерения сопротивления изоляции электроустановок системы электроснабжения под действием электромагнитного поля сверхвысокого класса напряжения. Максимальное измерительное напряжение составляет 15000 В постоянного тока с диапазоном измеряемого сопротивления до 40 ТОм.		1	WMRUMIC15k1
2	Кабель последовательного интерфейса USB	Предназначен для связи с компьютером приборов, имеющих USB порт.		1	WAPRZUSB
3	Кабель сетевой стандарта IEC С13	Кабель сетевой стандарта IEC С13.		1	WAPRZ1X8BLIEC
4	Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой	Используется для проведения измерений прибором.		1	WAPRZ003BUKRO15KV
5	Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный	Используется для проведения измерений прибором.		1	WAPRZ003REKRO15KV
6	Провод измерительный 3 м экранированный с разъемом «банан» и зажимом «Крокодил» 15 кВ черный	Используется для проведения измерений прибором.		1	WAPRZ003BLKROE15KV
7	Ремень для переноски прибора W-1	Ремень для переноски прибора.		1	WAPOZSZE5
8	Футляр L4	Футляр для переноски прибора и аксессуаров.		1	WAFUTL4
