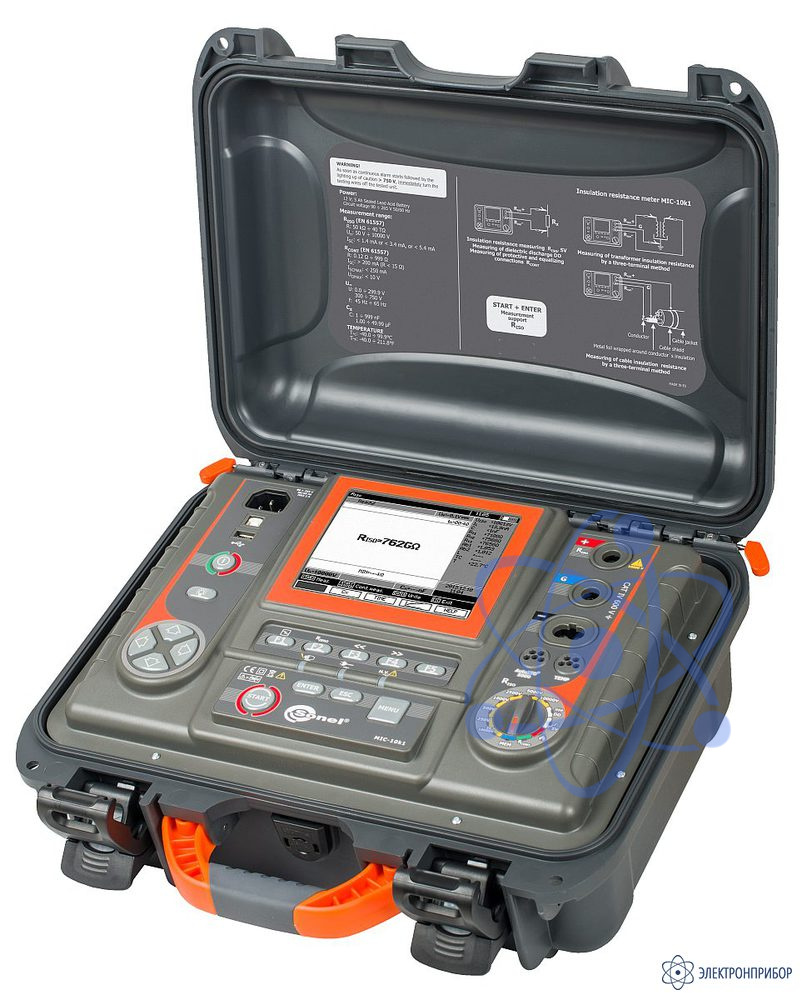

MIC-10k1 — измеритель параметров электроизоляции

Производитель:
Sonel

Гарантия:
36 мес..

Межповерочный интервал:
12 мес. мес.

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Назначение и область применения измерителя параметров электроизоляции MIC-10k1:

Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 10 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD). Измеритель имеет максимум интеллектуальных функций среди серии MIC и обладает самым высоким пределом измерения сопротивления (до 40 ТОМ).

Основные характеристики измерителя параметров электроизоляции MIC-10k1:

Измерение сопротивления электроизоляции R_ISO до 40 ТОм;
Выбор измерительного напряжения в диапазоне от 50 В до 10 кВ (50 В...1000 В -- шаг 10 В; 1 кВ...10 кВ -- шаг 25 В);
Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
Установка времени измерения - до 99'59';
Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
Индикация измерительного напряжения;
Измерительный ток – 1,2 мА , 3 мА или 5 мА;
Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
Защита от объекта измерения находящегося под напряжением;
Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
Измерение емкости в процессе измерения сопротивления электроизоляции;
Измерение температуры с использованием дополнительного зонда;
Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
Измерение коэффициента разряда диэлектриков (DD);
Локализация повреждений (прожиг).
Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
Измерение сопротивления защитных проводников R_CONTтоком +200 мА (металлосвязь);
Регулируемые пределы измерения R_iso и R_CONT;
Измерение постоянного и переменного напряжения до 750 В;
Отображение графиков на дисплее в процессе измерения;
Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
Поддержка опциональной мини Bluetooth клавиатуры;
Стабильная работа в “шумной” обстановке подстанций, таких как 765 кВ;
Графический дисплей 5,6 дюймов с подсветкой;
Подсветка клавиатуры;
Питание от электросети или встроенного аккумулятора;
Встроенное зарядное устройство.

Технические характеристики измерителя параметров электроизоляции MIC-10k1:

Диапазон	Разрешение	Основная погрешность
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ R_ISO
Диапазон измерения согласно IEC 61557-2 для UN = 10 кВ: от 10,0 МОм до 40,0 ТОм
Диапазон отображения	Разрешение	Основная погрешность
0,0...999 кОм	1 кОм	± (3 % и.в. + 10 е.м.р.)
1,00...9,99 МОм	0,01 МОм
10,0...99,9 МОм	0,1 МОм
100...999 МОм	1 МОм
1,00...9,99 ГОм	0,01 ГОм
10,0...99,9 ГОм	0,1 ГОм
100...999 ГОм	1 ГОм	± (3,5 % и.в. + 10 е.м.р.)
1,00…9,99 ТОм	0,01 TОм	± (7,5 % и.в. + 10 е.м.р.)
10,0...40 ТОм	0,1 TОм	± (12,5 % и.в. + 10 е.м.р.)
ПРЕДЕЛЫ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ В ЗАВИСИМОСТИ ОТ УСТАНОВЛЕННОГО ИЗМЕРИТЕЛЬНОГО НАПРЯЖЕНИЯ
Напряжение U_ISO	Измерительный диапазон	Измерительный диапазон с адаптером AutoISO-5000
50 В	200 ГОм	20,0 ГОм
100 В	400 ГОм	40,0 ГОм
250 В	1,00 ТОм	100 ГОм
500 В	2,00 ТОм	200 ГОм
1000 В	4,00 ТОм	400 ГОм
2500 В	10,00 ТОм	400 ГОм
5000 В	20,0 ТОм	400 ГОм
10 000 В	40,0 ТОм	-
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ НАРАСТАЮЩИМ НАПРЯЖЕНИЕМ (SV)
Напряжение U_ISO	Шаг напряжения
50…1000 В	10 В
1000…5000 В	25 В
5000…10000 В	25 В
ИЗМЕРЕНИЕ ПЕРЕХОДНЫХ СОПРОТИВЛЕНИЙ КОНТАКТОВ И ПРОВОДНИКОВ ТОКОМ НЕ МЕНЕЕ ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом
Диапазон отображения	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом	±(2% и.в. + 3 е.м.р.)
200...999 Ом	1 Ом	±(4% и.в. + 3 е.м.р.)
- Напряжение на разомкнутых измерительных проводниках: 4…24 В; - Выходной ток при R<15 Ом: мин. 200 мA (ISC: 200..250 мA); - Компенсация сопротивления измерительных проводников; - Измерение двунаправленным током
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО И ПЕРЕМЕННОГО
Диапазон отображения	Разрешение	Основная погрешность
0...29,9 В	0,1 В	± (2 % и.в. + 20 е.м.р.)
30...299,9 В	0,1 В	± (2 % и.в. + 6 е.м.р.)
30...750 В	1 В	± (2 % и.в. + 2 е.м.р.)
Диапазон частот: от 45 Гц до 65 Гц
ИЗМЕРЕНИЕ ЕМКОСТИ
Диапазон	Разрешение	Основная погрешность
1...999 нФ	1 нФ	±(5% и.в. + 5 е.м.р.)
1,00...49,99 мкФ	0,01 мкФ	±(5% и.в. + 5 е.м.р.)
Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO Для измерительного напряжения ниже 100 В результат не гарантирован
ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ
Диапазон отображения	Разрешение	Основная погрешность
- 40...+99,9 °С	0,1 °С	± (3 % и.в. + 8 е.м.р.)
ИЗМЕРЕНИЕ СИЛЫ ТОКА УТЕЧКИ
Диапазон	Разрешение	Основная погрешность
0,01…9,99 нА	0,01 нА	± (1,5 % и.в. + 2 е.м.р.)
10,0…99,9 нА	0,1 нА
100…999 нА	1 нА
1,00…9,99 мкА	0,01 мкА
10,0…99,9 мкА	0,1 мкА
100…999 мкА	1 мкА
1,00…9,99 мА	0,01 мА
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр	Значение
Класс изоляции	Двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности	IV 600 В (III 1000 В) согласноEN 61010-1
Степень защиты корпуса согласно EN 60529	IP40 (IP 67 с закрытой крышкой)
Питание измерителя	Встроенный гелевый аккумуляторный блок 12 В
Температура хранения	-25...+70 °C
Температура рабочая	-20..+50 °C
Относительная влажность	20..90 %
Высота	До 3000 м
Питание зарядного устройства	Электросеть 90..260 В / 50..60 Гц
Дисплей	ЖК, графический 5,6"
Интерфейс	USB или Bluetooth®
Габаритные размеры	390 х 308 х 172
Масса измерителя	Около 7 кг
Примечание: Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Комплект поставки MIC-10k1

№	Наименование	Описание	Количество	Индекс
1	MIC-10k1 - измеритель параметров электроизоляции	Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 10 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).	1	WMPLMIC10K1
2	Кабель последовательного интерфейса USB	Предназначен для связи с компьютером приборов, имеющих USB порт.	1	WAPRZUSB
3	Кабель сетевой стандарта IEC С13	Кабель сетевой стандарта IEC С13.	1	WAPRZ1X8BLIEC
4	Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой	Используется для проведения измерений прибором.	1	WAPRZ003BUKRO15KV
5	Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный	Используется для проведения измерений прибором.	1	WAPRZ003REKRO15KV
6	Провод измерительный 3 м экранированный с разъемом «банан» и зажимом «Крокодил» 15 кВ черный	Используется для проведения измерений прибором.	1	WAPRZ003BLKROE15KV
7	Футляр L4	Футляр для переноски прибора и аксессуаров.	1	WAFUTL4

Документация для MIC-10k1 — измеритель параметров электроизоляции

Руководство по эксплуатации (1,51 Мб) pdf
