Назначение кабельно-подстанционной лаборатории ЛКП-10/35:

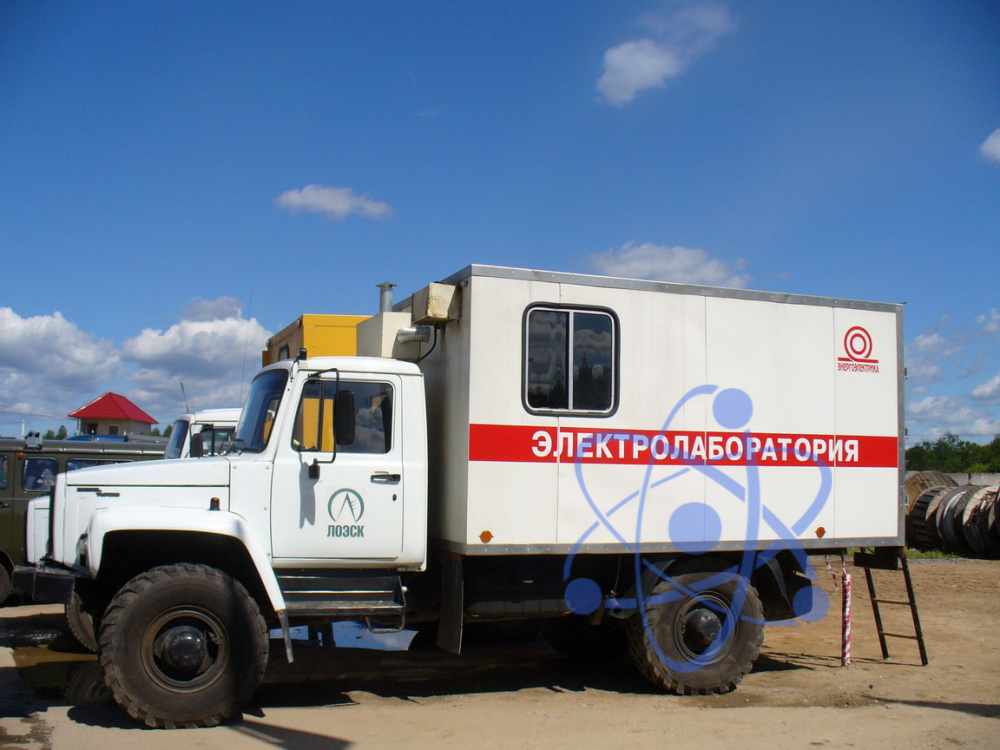

Передвижные кабельно-подстанционные электротехнические лаборатории ЛКП-10/35 предназначены для испытаний и поиска повреждений силовых кабельных линий напряжением от 0,4 до 10 кВ с бумажно-масляной изоляцией и проведения испытаний и измерений на подстанционном оборудовании номиналом до 35 кВ. Лаборатория может быть смонтирована на любом типе шасси от ГАЗ-3310 «Валдай» до МАЗа. Монтаж данного типа лабораторий на шасси «ГАЗели» невозможен.
Базовая платформа ЛКП-10/35 и комплектация лаборатории оборудованием для работы на кабелях с бумажно-масляной изоляцией полностью идентичны кабельной лаборатории ЛК-10+.
Подстанционная часть лаборатории ЛКП-10/35 оснащается следующим оборудованием:

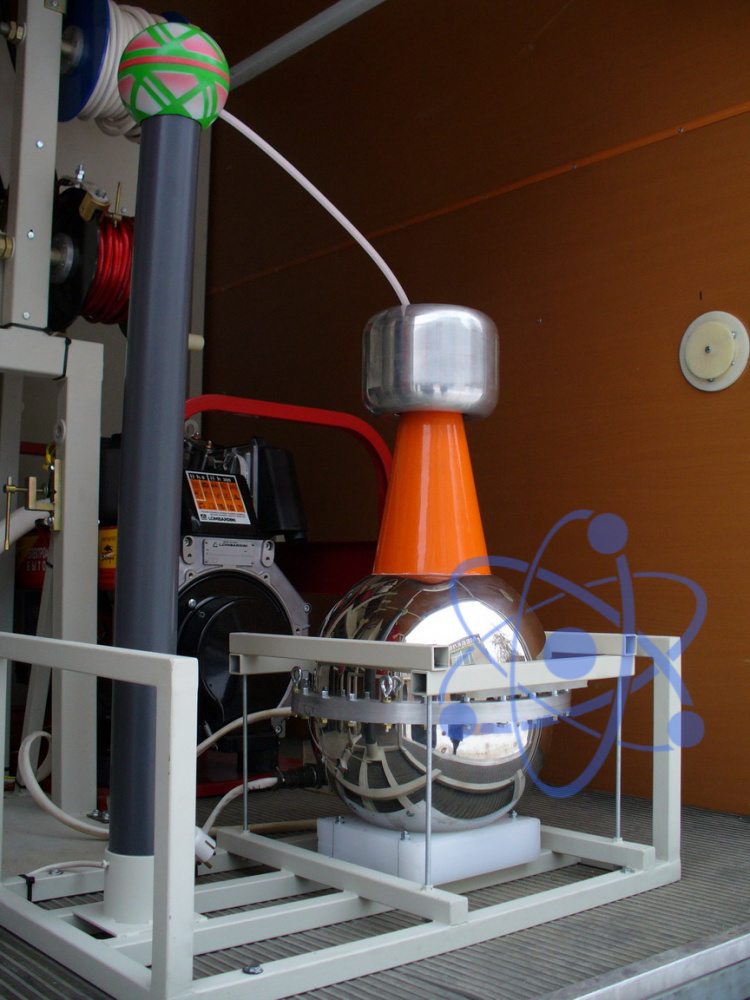

- Трансформатор испытательный ИОГ-100 (без масла, весом 55 кг) для испытаний переменным напряжением до 100 кВ существенно легче и проще в обслуживании, чем используемые для этих целей масляные трансформаторы серии ИОМ-100;
- Оборудование для измерения тангенса угла диэлектрических потерь в одном из вариантов по выбору заказчика:
- Измеритель параметров изоляции «Вектор-2.0М», эталонный конденсатор КГИ-100-50 и устройство для трехфазных измерений «Вектор К-63» для измерения емкости высоковольтной изоляции и тангенса угла диэлектрических потерь по прямой и перевернутой схеме на 10 кВ и по прямой схеме на 60 кВ, а также для измерения параметров силовых трансформаторов: коэффициента трансформации, тока КЗ, напряжения холостого хода и др.
- Высоковольтный мост СА 7100-2 для измерения тангенса угла диэлектрических потерь и ёмкости высоковольтной изоляции и высоковольтный измерительный трансформатор на 10 кВ.
- Автотрансформатор для плавного регулирования напряжения.
По желанию заказчика лаборатории ЛКП-10/35 оснащаются бензиновой или дизельной электростанцией мощностью 6 кВт и более, которые обеспечивают полноценную работу оборудования во всех режимах, включая режим прожига, при отсутствии возможности подключения к сети.
Лаборатории ЛКП-10/35 работают от сети 220 В (180 – 250 В) промышленной частоты, потребляя мощность не более 6 кВт. Всё оборудование, входящее в состав лаборатории, не содержит масла, что снижает массу лаборатории (не более 900 кг) и упрощает её обслуживание.
Производитель предоставляет заказчикам весь пакет документов, необходимых для постановки передвижной электротехнической лаборатории на учёт в органах Ростехнадзора.
