Частота
x погрешность частоты + + (0,65% x полоса обзора)
| Диапазон частот | от 9 кГц до 1,5 ГГц | |
| Внутренняя | ||
| Основная частота | 10 МГц | |
| Скорость старения | < 2 мд/год | |
| Температурная стабильность | от 20 ºC до 30 ºC | < 2 мд |
| Точность считывания частоты | ||
| Разрешение маркера | интервал/ (точка развертки-1) | |
| Погрешность маркера | ± (отображаемая частота × погрешность опорной частоты +1% × интервал +10% × разрешение по полосе пропускания + разрешение маркера) |
|
| Маркер частометра | ||
| Разрешение | 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц | |
| Погрешность | ± (отображаемая частота × погрешность частоты + разрешение частометра) | |
| Интервал частот | ||
| Диапазон | 0 Гц, от 100 Гц до 1,5 ГГц | |
| Погрешность | ± интервал / (точка развертки - 1) | |
| Однополосный фазовый шум | ||
| Сигнал несущей частоты | 10 кГц | < -88 дБн / Гц typ. |
| Полоса пропускания | ||
| Разрешение по полосе пропускания (-3дБ) | 100 Гц до 1 MГц, последовательно 1-3-10 | |
| Погрешность разрешения по полосе пропускания | < 5%, номин. | |
| Фильтр, разрешение форм-фактора (60 дБ: 3 дБ) | < 5, номин. | |
| Полоса пропускания видеосигнала (VBW) (-3дБ) | от 1 Гц до 3 МГц, последовательно 1-3-10 | |
Амплитуда
| Диапазон измерения | ||
| Диапазон | DANL до +20 дБм | |
| Макс. значение уровня входного сигнала | ||
| Постоянное напряжение | 50 В | |
| Мощность РЧ незатухающей гармоники | аттенюация РЧ ≥ 30 дБ | 20 дБм (100 мВт) |
| Макс. уровень искажения | 30 дБм (1 Вт) | |
| Показатель среднего уровня шумов (DANL) | ||
| аттенюация РЧ 0 дБ, полоса пропускания РЧ=100 Гц, полоса пропускания ВЧ=10 Гц, датчик выборки | ||
| DANL (предусилитель вкл.) | ||
| от 100 кГц до 1 МГц | < -90 дБм - 6 × (f/MГц)дБ, typ. -110 дБм | |
| от 1 МГц до 1,5 ГГц | < -110 дБм +6 × (f/МГц)дБ, typ. -115 дБм | |
| DANL (предусилитель выкл.) | от 100 кГц до 1 МГц | < -110 дБм - 130 дБм |
| от 1 МГц до 1,5 ГГц | < -130 дБм + 6 × (f/МГц)дБ, typ. -135 дБм | |
| Просмотр уровня | ||
| Логарифмическая ось | от 1 дБ до 200 дБ | |
| Линейная ось | от 0 до контрольного уровня | |
| Количество элементов изображения | Обычный | 601 |
| Количество индикаций | 3 + мат. индикации | |
| Показанные измерения | собственная частота, отрицательный пик, положительный пик, частотная выборка, среднеквадратичная амплитуда, среднее значение напряжения, квазипик | |
| Функция трассировки | очистка записи, мин. и макс. удерживание, средние значения, просмотр, выключение | |
| Значения горизонтальной оси | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | |
| Частотная характеристика | ||
| Затухание в диапазоне радиочастот 10 дБ , относительно до 50 MГц, от 20 ºC до 30 ºC | ||
| Частотная характеристика (предусилитель выкл.) |
от 100 кГц до 1,5 ГГц | < 0.7 дБ |
| Частотная характеристика (предусилитель вкл.) |
от 1 МГц до 1,5 ГГц | < 1.0 дБ |
| Погрешность регулировки входной аттенюации | ||
| Диапазон регулировки | от 0 до 30 дБ, по 1 дБ | |
| Погрешность регулировки | fc=50MГц, относительно 10 дБ, от 20 ºC до 30 ºC | < 0,5 дБ |
| Погрешность абсолютной амплитуды | ||
| Погрешность | fc=50 MГц, пиковый детектор, предусилитель выкл., аттенюация РЧ 10 дБ, входной сигнал = -10 дБм, 20 ºC to 30 ºC |
± 0.4 дБ |
| Контрольный уровень | ||
| Диапазон | от - 100 дБм до + 20 дБм, по 1 дБ | |
| Разрешение | Логарифмическая шкала | 0.01 дБ |
| Линейная шкала | 4 знака | |
| Погрешность | < 0.1 дБ, номин. | |
| Погрешность измерений уровня | ||
| Погрешность измерений уровня | достоверность 95%, S/N > 20 дБ, полоса пропускания РЧ = полоса пропускания ВЧ = 1кГц,предусилитель выкл., 10 MГц < fc < 3 ГГц, от 20 ºC до 30 ºC |
< 1.0 дБ, номин. |
| КСВН входной РЧ | ||
| затухание РЧ 10 дБ | ||
| КСВН (коэффициент стоячей волны напряжения) | от 1 МГц до 1,5 ГГц | < 1,8 |
| Интермодуляция | ||
| Подавление 1ой гармоники (SHI) | +40 дБм | |
| Интермодуляционное искажение 3-его порядка (TOI) | fc > 30 МГц | +10 дБм |
| Помехи | ||
| Видеочастота | < -60 дБн | |
| Промежуточная частота | < -60 дБн | |
| Собственные помехи | < -88 дБм, об. | |
| Другие помехи | относительно местного гетеродина приёмника (LO), относительно аналогово-цифрового преобразования, относительно субгармоники первого LO относительно гармоники первого LO |
< -60 дБн |
| Входные взаимосвязанные помехи | уровень : -30 дБм | < -60 дБн, об. |
Развертка
| Диапазон времени развертки | 100 Гц ≤ интервал ≤1,5 ГГц | от 10 мс до 1500 с |
| интервал = 0 | от 20 мкс до 1500 с | |
| Погрешность времени развертки | 100 Гц ≤ интервал ≤1,5 ГГц | 5%, номин. |
| интервал = 0 | 0.5%, номин. | |
| Режим развертки | продолжительный, одиночный |
Функция запуска
| Источник запуска | свободный ход, видео, внешний запуск |
| Уровень входа внешней синхронизации | 5 В уровень TTL |
Измерительный генератор
| Выходной сигнал ИГ | ||
| Диапазон частот | от 9 кГц до 1,5 ГГц | |
| Уровень выходного сигнала | от - 20 дБм до 0 дБм, по 1 дБ | |
| Линейность выходного сигнала | от 1 МГц до 1,5 ГГц | ± 3 дБ |
Выходы и входы
| Вход РЧ | ||
| Сопротивление | 50 Ом | |
| Соединитель | "гнездо" типа N | |
| Выход ИГ | ||
| Сопротивление | 50 Ом | |
| Подключение | "гнездо" типа N | |
| Probe Power | ||
| 10 MГц опорная частота на входе / 10 MГц опорная частота на выходе / вход внешней синхронизации | ||
| Подключение | BNC вход | |
| Амплитуда эталонного сигнала, 10 МГц | от 0 дБм до 10 дБм | |
| Вольтаж при запуске | 5 В уровень TTL | |
| USB | ||
| USB хост | подключение | разъем типа B |
| протокол | Версия 2.0 | |
| USB | подключение | разъем типа A |
| протокол | Версия 2.0 | |
Общие характеристики
| Дисплей | ||
| Тип | TFT LCD | |
| Разрешение | 800 × 480 | |
| Размер | 8" | |
| Цвета | 65536 | |
| Поддерживаемые принтеры | ||
| Протокол | PictBridge | |
| Управление | ||
| USB | USB TMC | |
| LAN интерфейс | 10/100 Base-T, RJ-45 | |
| IEC/IEEE bus (GIB) | с (в комплект не входит) USB-GPIB | IEEE488.2 |
| Память | ||
| Память | флэш-диск (встроенный) USB диск (не входит в комплект) |
|
| Источник питания | ||
| Входное переменное напряжение | от 100 В до 240 В, номин. | |
| Частота источника переменного тока | от 45 Гц до 440 Гц | |
| Потребляемая мощность | стнд. 35 Вт, макс. 50 Вт | |
| Температура | ||
| Температура хранения | от -20ºC до 70ºC | |
| Габариты | ||
| Ш × В × Г | 361 × 178 × 128мм | |
| Наименование | Количество |

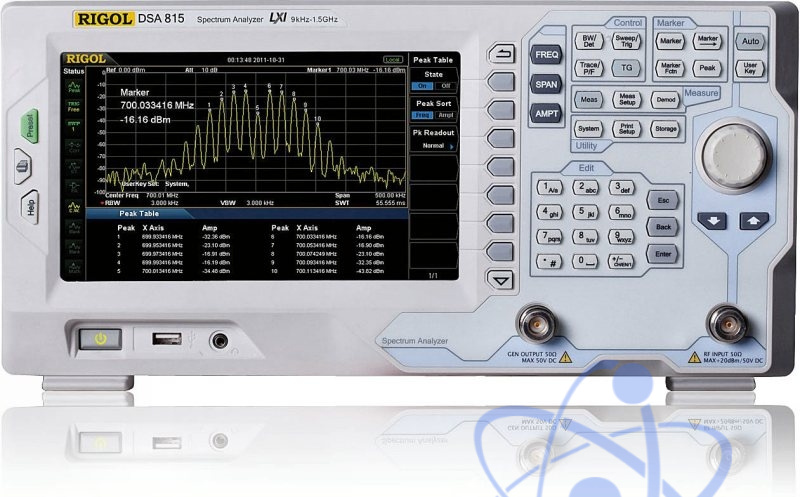

| Анализатор спектра DSA815 | 1 |
| Кабель питания | 1 |
| Краткое руководство | 1 |
| CD-диск | 1 |
