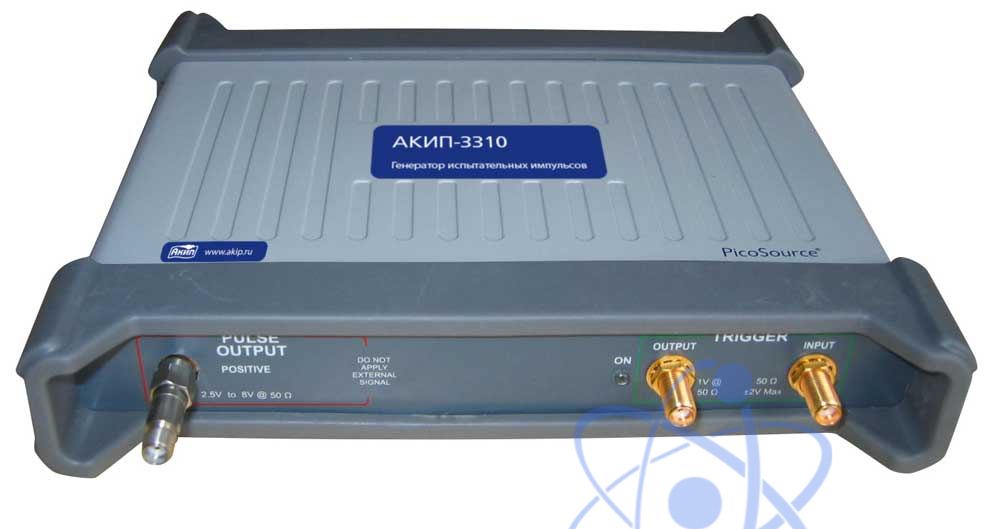

| Вид выходного сигнала |
Последовательность один очных импульсов прямоугольной формы положительной полярности с регулируем ыми амплитудными и частотными параметрами |
| Полярность |
Положительная |
| Полярность |
Положительная |
| Выходной импеданс |
50 Ом |
| Тип разъема основного сигнала |
SMA (f) – «розетка» |
| Выходная амплитуда |
2,5 В ... 8 В с шагом 10 мВ (на 50 Ом) |
| Погрешность установки выходной амплитуды |
± 10% |
| Скважность |
50% максимум – для выхода амплитуды 2,5...4 В
20% максимум - для выхода амплитуды 4,01...6 В
10% максимум - для выхода амплитуды 6,01...8 В |
| Длительность фронта |
< 50 пс (10% ... 90%) |
| Длительность среза |
8 нс (10% ... 90%) |
| Источник синхрозапуска |
Внутренний, внешний |
| Режим синхрозапуска |
Непрерывно или ручной (однокр. событие) |
| Джиттер относительно переднего фронта (с.к.з.) |
3 пс типично ( <3 ,5 пс максимум) |
| Задержка послезапуска |
48 нс ± 2 нс, фиксированное значение |
| Длительность импульса |
200 нс ... 4 мкс с шагом 25 нс |
| Погрешность установки длительности |
±50 нс + 0,1Ти (Ти – длительность импульса) |
| Джиттер импульса (с.к.з.) |
< 150 пс |
| Задержка внешнего запуска |
1 мкс ... 1,3 мс с шагом 200 нс |
| Внутренний синхроимпульс |
Установка периода: 1 мкс ... 1 с с шагом 200 нс.
Погрешность установки: ± ( 10 нс +100 ppm х P ), ( P - период) |
| Полоса частот |
0...1 ГГц |
| Чувствительность |
20 мВ п - п в диапазоне 0...100 МГц ; 20...100 мВ (увеличивается линейно) в диапазоне 101 МГц...1 ГГц |
| Входной импеданс |
50 Ом |
| Входной разъем |
SMA (f) – тип «розетка» |
| Максимальный входной уровень |
+ 16 дБм, или ± 2 В ( DC + AC пик) |
| Фронт запуска |
Нарастающий или спадающий (на выбор) |
| Регулируемый уровень внешнего запуска |
- 1 В ... +1 В с шагом 1 мВ |
| Джиттер синхроимпульса относительно импульса внешнего запуска (с.к.з.) |
не более 2.5 пс тип значение, не более 3 пс максимальное значение |
| Задержка синхроимпульса относительно импульса внеш . запуска |
(4 ± 1) нс |
| Минимальная длительность импульса |
500 пс при 100 мВ пик - пик |
| Вид выходного сигнала |
положительная полярность |
| Входной импеданс |
50 Ом ±0,5 Ом |
| Тип в ходно го разъем а |
SMA (f) – «розетка» |
| Выходной уровень |
700 мВ |
| Длительность импульса |
500 нс, ± 100 нс |
| Время нарастания |
≤ 400 пс (10% ... 90%), ≤ 300 пс (20% ... 80%) |
| Системные требования |
ОС WIN XP ( SP 2) , Vista, WIN 7, WIN 8 (кроме RT) 32/ 64 битн |
| Источник питания |
5 В ±5 % 1.6 A, 8 Вт (с етевой адаптер ~220 В) |
| Интерфейс |
USB 2.0 ( USB 1.1 и USB 3.0 совместимый) |
| Рабочие условия |
+5...+35 °С / не более 85% отн. влажности |
| Условия хранения |
- 20...+50 °С/ < 9 5% отн. влажности |
| Габаритны |
190 х 180 х 40 мм |
| Масса |
560 г |
