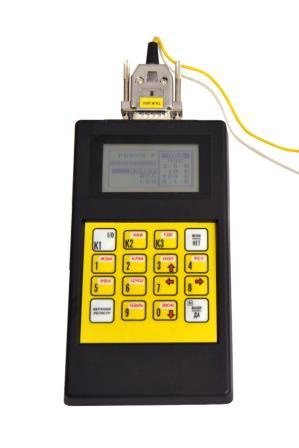

Назначение прибора коррозионных обследований ПКО:
Приборы для диагностики электрохимической защиты и коррозионных обследований ПКО ( далее – приборы ) предназначены для измерений напряжения и силы постоянного тока при определении электрических параметров и диагностики электрохимической защиты подзем - ных трубопроводов .
Описание прибора коррозионных обследований ПКО:
Принцип действия приборов основан на измерении постоянного напряжения входных сигналов . Входными сигналами являются : потенциал « труба – земля », ток вспомогательного электрода , поляризационный потенциал , выходное напряжение устройства катодной защиты , напряжение « шунта » устройства катодной защиты .
В режиме цифрового мультиметра приборы измеряют постоянное напряжение и посто - янный ток , а при работе со встроенным прерывателем – поляризационный потенциал , ток поля - ризации вспомогательного электрода , потенциал « труба – земля ». Результаты измерений выво - дятся на встроенный жидкокристаллический ( ЖК ) индикатор . В режиме цифрового осцилло - графа приборы позволяют наблюдать на ЖК индикаторе осциллограмму потенциала « труба – земля ».
Полученные данные хранятся во внутренней памяти приборов и могут быть переданы на ПЭВМ для дальнейшей обработки . Приборы осуществляют хранение в энергонезависимой па - мяти до 250 результатов измерений . Приборы обеспечивают возможность просмотра и обра - ботки результатов измерений на ПЭВМ , совместимую с IBM/PC. Выдача результатов измере - ний в ПЭВМ производится по протоколу X-MODEM.
