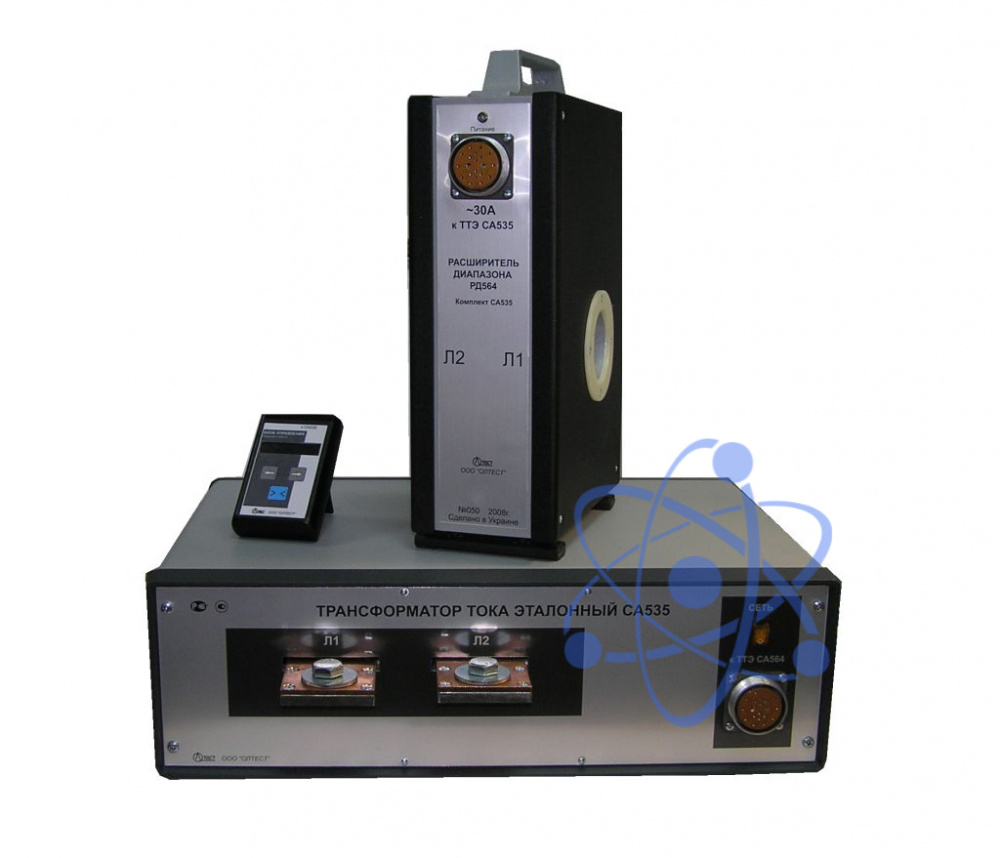

Технические характеристики
Значение номинальных первичных токов эталонных трансформаторов СА535 в амперах:
0,5*; 1,0*; 2,0*; 2,5*; 3,0*; 4,0*; 5,0; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750**, 800**, 1000**, 1200**, 1500**, 2000**, 3000**; 4000**; 5000**.
*- для исполнения СА535/2
** - при использовании расширителя диапазонов РД564
Номинальное значение силы вторичного тока трансформаторов СА535 равно 5 А.
Изменение коэффициента трансформации выполняется по командам, получаемым по интерфейсу от блока управления, компаратора СА507 или персонального компьютера
Погрешности измерений
- Пределы допускаемой токовой погрешности ТТ эталонного СА535 для диапазона относительного значения силы первичного тока от 1 до 120% - ±0,02% (±0,01%)***
- Пределы допускаемой токовой погрешности ТТ эталонного СА535 при использовании расширителя РД564 для диапазона относительного значения силы первичного тока от 1 до 120% - ±0,025% (±0,01%)***
- Пределы допускаемой основной угловой погрешности трансформаторов СА535 с расширителем РД564 и без расширителя для диапазона относительного значения силы первичного тока от 1 до 120 %, в минутах - ±1,5 (±1 минута)***
*** По согласованию с заказчиком трансформатор тока эталонный СА535 может быть аттестован на более высокий класс.
Нормальные условия применения
- Температура окружающего воздуха – от 10 до 30 °С;
- Относительная влажность воздуха – до 80% при температуре 25°С
Рабочие условия применения
- Температура окружающего воздуха – от 0 до плюс 40 °С;
- Относительная влажность воздуха – до 80% при температ уре 25°С
Электропитание прибора
Мощность потребления
Масса
- Эталонного трансформатора СА535 не более 17 кг;
- Расширителя диапазона РД564 не более 7 кг
Габаритные размеры
- Эталонного трансформатора СА535 не более 470 × 375 × 145 мм;
- Расширителя диапазона РД564 не более 240 × 130 × 300 мм
