Н4-12 — универсальный калибратор-вольтметр

Внимание, цена указана на прибор с поверкой II разряда. Возможна поставка прибора с поверкой I разряда, стоимость уточняйте при заказе.

Особенности универсального вольтметра-калибратора H4-12:

уникальные в мировой практике характеристики;
наивысшая точность;
уникальные функциональные возможности;
наименьшие масса и габариты;
наименьшая стоимость (на совокупность функций).

Столь парадоксальное сочетание характеристик стало результатом оригинальных технических решений, в том числе и концептуальных. Прибор H4-12 является и генератором и измерителем (причем, обе эти функции чаще всего можно использовать одновременно). H4-12 позволяет заменить целую лабораторию, выполняющей аналогичные измерительные функции.

Описание универсального вольтметра-калибратора H4-12:

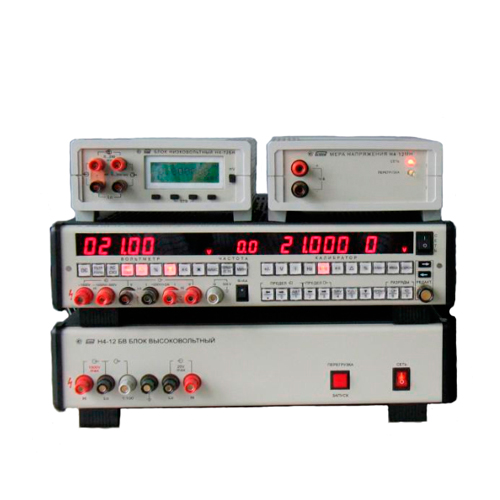

Базовый комплект H4-12 универсального вольтметра-калибратора состоит из следующих приборов:

Н4-12 – калибратор-вольтметр универсальный, базовый, системообразующий прибор, представляющий собой:

функционально законченный вольтметр постоянного и переменного напряжения с диапазоном от 0,1 mV до 1000 V;
калибратор постоянного и переменного напряжения с максимальным значением выходного сигнала 200 V;
калибратор силы постоянного и переменного тока с максимальным значением выходного сигнала 2 А.

Расширение диапазона напряжений обеспечивают высоковольтный (Н4-12БВ) и низковольтный (Н4-12БН) блоки, а расширение диапазона воспроизводимых токов – преобразователь напряжение-ток Я9-44.

Н4-12БВ – блок высоковольтный. Расширяет диапазон воспроизводимых напряжений постоянного и переменного тока от 200 до 1000 V. Заявленная функция реализуется комплексом из двух приборов Н4-12 и Н4-12БВ;

Н4-12БН – блок низковольтный. Расширяет диапазон измеряемых и воспроизводимых напряжений постоянного тока в область нановольтовых значений. Заявленная функция реализуется комплексом из двух приборов Н4-12 и Н4-12БН. При автономном использовании блок Н4-12БН функционирует как нановольтметр с батарейным питанием и диапазоном измерения от 1 nV до 20 mV, расширяя сервисные возможности комплекса. Например, блоком можно контролировать выход термопреобразователей при измерениях или сличениях, использовать при сличении нормальных элементов или их сравнениях со стандартным напряжением 1 V (блок точно фиксирует разность около 18 mV), использовать в качестве индикатора в мостовых схемах и т.п.;

Н4-12МН – мера с напряжением 10 V. Мера предназначена для ежедневной калибровки базового прибора Н4-12 с целью обеспечения абсолютной точности, которая в данном случае определяется точностью меры. Операция калибровки – полуавтоматическая продолжительностью менее 1 минуты. Мера Н4-12МН является средством связи с мерами напряжения центральных метрологических органов. Это позволяет, не прерывая эксплуатации комплекса, отправлять меру Н4-12МН на освидетельствование (поверку) один раз в 90 дней, а поверку всего комплекса осуществлять не чаще чем один раз в год, реализуя точность, практически нормируемую для трехмесячного цикла поверки. Модификация Н4-12МН/1 отличается от меры напряжения Н4-12МН вдвое большей временной нестабильностью.

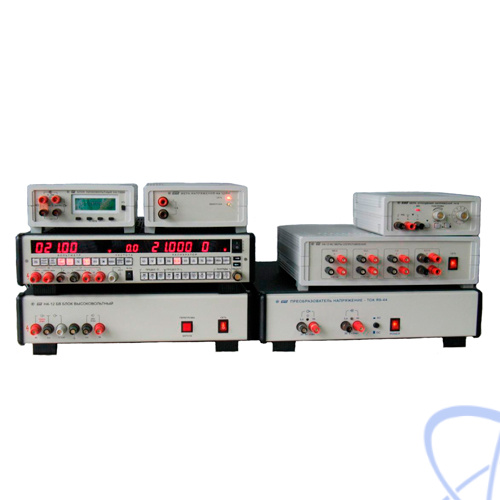

Полный комплект H4-12 универсального вольтметра-калибратора состоит из базового комплекта H4-12 и дополнительных приборов представленых ниже:

Я9-44 – преобразователь напряжение-ток. Расширяет диапазон воспроизводимых значений силы постоянного и переменного тока от 2 до 30 А;

Н4-12МС – меры сопротивления. Является средством калибровки и поверки калибратора силы постоянного и переменного тока, а в совокупности с базовым прибором Н4-12 реализует режим измерения силы постоянного и переменного тока до 50 А;

Н4-8 – мера отношения напряжений. Является средством метрологического обеспечения базового прибора Н4-12 для режимов измерения и воспроизведения напряжения постоянного тока (проверка линейности). Прибор – самоповеряемый, с автономным питанием. Мера отношения Н4-8 – однодекадный (1 – 10 V или 2 – 20 V) калибратор с ультралинейной характеристикой (до 0,00001 %), которым можно калибровать и проверять делители (с коэффициентом отношения до 1:10), а также основные пределы вольтметров (калибраторов). Из однозначной меры напряжения можно получить (с высокой точностью) 10 уровней напряжения: например, из меры с выходом 10 V – получить 1 V и наоборот, причем, без всяких ограничений и зависимости от межповерочного интервала.

Технические характеристики универсального вольтметра-калибратора H4-12:

Характеристики калибратора напряжения постоянного тока Н4-12:

Предел, U_П	Предел допускаемой основной погрешности: ± (% от U + % от U_П)			Выходное сопротивление	Температурный коэффициент, % / °C
Предел, U_П	24 часа t_CAL ± 1 °C	1 год t_CAL ± 1 °C	1 год t_CAL ± 5 °C	Выходное сопротивление	Температурный коэффициент, % / °C
Калибратор напряжения постоянного тока 7 1/2 разрядной шкалой
20 mV*	0.0005 + 0.0002	0.0009 + 0.0002	0.0017 + 0.0002	100 Ohm	0.00015
200 mV*	0.0005 + 0.00004	0.0008 + 0.00004	0.0015 + 0.00004	100 Ohm	0.00015
2 V	0.00025 + 0.000025	0.0005 + 0.000025	0.001 + 0.000025	< 0.0005 Ohm	0.00005
20 V	0.0001 + 0.000015	0.0003 + 0.000015	0.00075 + 0.000015	< 0.0005 Ohm	0.00003
200 V	0.00025 + 0.000025	0.0006 + 0.000025	0.001 + 0.000025	< 0.005 Ohm	0.00005
С Н4-12БВ
1000 V	0.0003 + 0.00004	0.0006 + 0.00004	0.0012 + 0.00004	< 0.05	0.000065
Быстродействующий калибратор напряжения постоянного тока с 6 1/2 разрядной шкалой
0.2 V	0.001 + 0.00015	-	0.0015 + 0.00015	20 Ohm	0.00018
2 V	0.001 + 0.00015	-	0.0015 + 0.00015	< 0.0005 Ohm	0.00012
20 V	0.0008 + 0.00008	-	0.0015 + 0.0001	< 0.0005 Ohm	0.0001
200 V	0.001 + 0.00015	-	0.0015 + 0.00015	< 0.05 Ohm	0.00012
С Н4-12БВ
1000 V	0.0015 + 0.0002	-	0.002 + 0.0002	< 0.5 Ohm	0.00015
с Н4-12БН Примечание:* На пределах 0,2V; 2V и 20V допускается увеличение погрешности на ± 1 µV, обусловленное воздействием термо э.д.с.

Характеристики вольтметра напряжения постоянного тока Н4-12:

Предел, U_П	Предел допускаемой основной погрешности: ± (% от U + % от U_П) (шкала 7 разрядов)
Предел, U_П	24 часа t_CAL± 1°C	90 дней t_CAL ± 1°C	1 год t_CAL ± 1°C	1 год t_CAL ± 5°C
20 mV*	0.0005 + 0.0002	0.0009 + 0.0002	0.0009 + 0.0002	0.0017 + 0.0002
200 mV*	0.0005 + 0.00004	0.0008 + 0.00004	0.0008 + 0.00004	0.0015 + 0.00004
2 V	0.00025 + 0.000025	0.00045 + 0.000025	0.0005 + 0.000025	0.001 + 0.000025
20 V	0.0001 + 0.000015	0.0003 + 0.000015	0.0003 + 0.000015	0.00075 + 0.000015
200 V	0.00025 + 0.000025	0.00045 + 0.000015	0.0005 + 0.000015	0.001 + 0.000015
1000 V	0.0003 + 0.00003	0.0005 + 0.00003	0.0006 + 0.00003	0.0012 + 0.00003
Предел, U_П	Максимальное значение	Входное сопротивление	Максимальное значение входного тока	Температурный коэффициент, % / °C
Дополнительные характеристики
20 mV	22.000000 mV	> 100 MOhm	100 pA	0.00015
200 mV	220.00000 mV	> 100 MOhm	100 pA	0.00015
2 V	2.2000000 V	> 10 GOhm	100 pA	0.00005
20 V	22.000000 V	> 10 GOhm	100 pA	0.00003
200 V	210.00000 V	1.2 MOhm	–	0.00005
1000 V	1010.0000 V	10 MOhm	–	0.000065
с Н4-12БН Примечание:* На пределе 2V допускается увеличение погрешности на ± 1 µV, обусловленное воздействием термо э.д.с.

Характеристики калибратора напряжения переменного тока Н4-12:

Диапазон выходных напряжений: 50 µV – 200V, расширяемый до 1000V с высоквольтным блоком Н4-12БВ
Форма сигнала: синусоидальная
Формат:
6 1/2 разрядов в частотном диапазоне до 100 kHz,
5 1/2 разрядов в частотном диапазоне до 300 kHz,
4 1/2 разряда в частотном диапазоне выше 300 kHz,
Частотный диапазон:
0.1 Hz - 1000 kHz для U ≤ 20V;
0.1 Hz - 100 kHz для U ≤ 200V (на пределе “200V”);
0.1 Hz - 30 kHz для U ≤ 700V;
0.1 Hz - 20 kHz для U до 1000V

Предел, U_П	Частота	Предел допускаемой основной погрешности ± (% от U + % от U_П)
		Относительной*	Абсолютной
		1 год, t_CAL ± 1°C	1 год, t_CAL ± 1°C	2 года, t_CAL ± 5°C
0.2 V (0.05 – 210 mV)	0.1 Hz – 20 kHz	0.004 + 0.001	0.005 + 0.001	0.01 + 0.001
	20 – 50 kHz	0.008 + 0.002	0.015 + 0.002	0.02 + 0.002
	50 – 100 kHz	0.014 + 0.003	0.025 + 0.003	0.03 + 0.003
	100 – 300 kHz	0.04 + 0.01	0.08 + 0.01	0.1 + 0.01
	300 – 500 kHz	0.05 + 0.015	0.12 + 0.015	0.2 + 0.02
	500 – 1000 kHz	0.15 + 0.02	0.15 + 0.02	0.3 + 0.03
2 V (1 mV – 2.1 V)	0.1 Hz – 20 kHz	0.0015 + 0.0005	0.0025 + 0.0005	0.006 + 0.0006
	20 – 50 kHz	0.0035 + 0.0005	0.0075 + 0.0005	0.015 + 0.001
	50 – 100 kHz	0.004 + 0.001	0.009 + 0.001	0.02 + 0.002
	100 – 300 kHz	0.02 + 0.003	0.03 + 0.003	0.05 + 0.005
	300 – 500 kHz	0.04 + 0.01	0.09 + 0.01	0.15 + 0.015
	500 – 1000 kHz	0.15 + 0.02	0.15 + 0.02	0.3 + 0.03
20 V (10 mV – 21 V)	0.1 Hz – 20 kHz	0.0012 + 0.0003	0.0027 + 0.0003	0.006 + 0.0006
	20 – 50 kHz	0.0035 + 0.0005	0.0075 + 0.0005	0.015 + 0.001
	50 – 100 kHz	0.004 + 0.001	0.009 + 0.001	0.02 + 0.002
	100 – 300 kHz	0.02 + 0.003	0.03 + 0.003	0.05 + 0.005
	300 – 500 kHz	0.04 + 0.01	0.09 + 0.01	0.15 + 0.015
	500 – 1000 kHz	0.15 + 0.02	0.15 + 0.02	0.3 + 0.03
200 V (0.1 – 210 V)	0.1 Hz – 20 kHz	0.0025 + 0.0005	0.005 + 0.0005	0.01 + 0.001
	20 – 50 kHz	0.005 + 0.001	0.01 + 0.001	0.02 + 0.002
	50 – 100 kHz	0.015 + 0.0015	0.015 + 0.0015	0.03 + 0.003
С Н4-12БВ
1000 V (100 – 1000 V)	0.1 Hz – 20 kHz	0.0025 + 0.0005	0.005 + 0.0005	0.015 + 0.01
1000 V (100 – 1000 V)	20 – 30 kHz	0.015 + 0.002	0.02 + 0.002	0.05 + 0.005
* Погрешность относительно калибровочных эталонов Время установления выходного напряжения 40 ms; при изменениях частоты и пределов 200 ms. *Примечание*: Нижняя граница диапазона на пределе 0.2V (0.05 mV) обеспечивается в полосе частот до 100 kHz. Для частот выше 100 kHz она линейно нарастает до значения 1 mV на частоте 1000 kHz.

Характеристики вольтметра напряжения переменного тока Н4-12

Широкий частотный диапазон от 20 Hz до 1 MHz.

Измерение переменного напряжения обеспечивается двумя типами преобразователей переменного напряжения: преобразователем СВЗ (средневыпрямленного значения) и преобразователем СКЗ (среднеквадратического значения). Этими преобразователями обеспечивается высокоточное измерение синусоидального напряжения на пяти пределах измерения с разрешающей способностью 0.1 µV на пределе 0.2V и 1 mV на пределе 1000V.

Предел, U_П	Частота (kHz)	Предел допускаемой основной погрешности ± (% от U + % от U_П)
		Относительная погрешность**	Абсолютная погрешность
		1 год, t_CAL± 1°C	1 год, t_CAL ± 1°C	2 года, t_CAL ± 5°C
Метрологические характеристики вольтметра с СВЗ-преобразователем
0.2 V (0.2–300 mV)*	0.02 – 0.2	0.006 + 0.002	0.006 + 0.002	0.01 + 0.002
	0.2 – 20	0.004 + 0.001	0.005 + 0.001	0.01 + 0.001
	20 – 50	0.008 + 0.002	0.015 + 0.002	0.02 + 0.002
	50 – 100	0.014 + 0.003	0.025 + 0.003	0.03 + 0.003
	100 – 300	0.04 + 0.01	0.085 + 0.01	0.1 + 0.01
	300 – 500	0.05 + 0.015	0.12 + 0.015	0.2 + 0.02
	500 – 1000	0.15 + 0.03	0.15 + 0.03	0.3 + 0.03
2 V (0.1 – 3 V)	0.02 – 0.2	0.005 + 0.0005	0.005 + 0.0005	0.007 + 0.0007
	0.2 – 20	0.0015 + 0.0005	0.0025 + 0.0005	0.006 + 0.0006
	20 – 50	0.0035 + 0.0005	0.0075 + 0.0005	0.015 + 0.001
	50 – 100	0.004 + 0.001	0.009 + 0.001	0.02 + 0.002
	100 – 300	0.015 + 0.0025	0.025 + 0.00025	0.05 + 0.005
	300 – 500	0.04 + 0.01	0.09 + 0.01	0.15 + 0.015
	500 – 1000	0.15 + 0.02	0.15 + 0.02	0.3 + 0.03
20 V (1 – 30 V)	0.02 – 0.2	0.005 + 0.0005	0.005 + 0.0005	0.007 + 0.0007
	0.2 – 20	0.0012 + 0.0003	0.0027 + 0.0003	0.006 + 0.0006
	20 – 50	0.0035 + 0.0005	0.0075 + 0.0005	0.015 + 0.001
	50 – 100	0.004 + 0.001	0.009 + 0.001	0.02 + 0.002
	100 – 300	0.015 + 0.0025	0.025 + 0.0025	0.05 + 0.005
	300 – 500	0.04 + 0.01	0.09 + 0.01	0.15 + 0.015
	500 – 1000	0.15 + 0.02	0.15 + 0.02	0.3 + 0.03
200 V (10 – 300 V)	0.02 – 0.2	0.005 + 0.001	0.005 + 0.001	0.01 + 0.001
	0.2 – 20	0.0025 + 0.0005	0.005 + 0.0005	0.01 + 0.001
	20 – 50	0.005 + 0.001	0.01 + 0.001	0.02 + 0.002
	50 – 100	0.015 + 0.0015	0.015 + 0.0015	0.035 + 0.0035
1000 V (100 – 1100V)	0.02 – 0.2	0.005 + 0.001	0.005 + 0.001	0.015 + 0.001
	0.2 – 20	0.0025 + 0.0005	0.005 + 0.0005	0.015 + 0.001
	20 – 50	0.015 + 0.002	0.02 + 0.002	0.05 + 0.002
	50 – 100	0.05 + 0.005	0.05 + 0.005	0.1 + 0.005

*Нижняя граница диапазона “0.2V” (0.2 mV) гарантируется в полосе частот до 100 kHz. Для частот выше 100 kHz оно линейно нарастает до 1 mV на частоте 1MHz.
**Погрешность относительно калибровочных эталонов.
Примечания:
1. Погрешность нормируется для синусоидальных сигналов с содержанием гармоник (Кг) не более 1 %, а для сигналов с частотой 100 kHz и ниже – не более 0.25 %
2. В частотном диапазоне от 20 до 40 Hz первая составляющая в выражении погрешности удваивается
3. Погрешность нормирована для U ≤ 1.1 U_П

Характеристики вольтметра напряжения переменного тока Н4-12:

Предел, U_П	Частота (kHz)	Предел допускаемой основной погрешности ± (% от U + % от U_П)		Температурный коэффициент % от U/°C (для режимов СВЗ и СКЗ)
Предел, U_П	Частота (kHz)	1 год, t_CAL ± 1°C	2 года, t_CAL ± 5°C	Температурный коэффициент % от U/°C (для режимов СВЗ и СКЗ)
Метрологические характеристики вольтметра СКЗ-преобразователем
0.2 V (0.3 – 300 mV)*	0.02 – 0.2	0.004 + 0.002	0.01 + 0.002	0.001
	0.2 – 20	0.006 + 0.003	0.01 + 0.005	0.001
	20 – 50	0.02 + 0.005	0.03 + 0.01	0.002
	50 – 100	0.05 + 0.01	0.07 + 0.02	0.004
	100 – 300	0.1 + 0.02	0.15 + 0.03	0.01
	300 – 1000	0.5 + 0.2	0.5 + 0.2	0.035
2 V (0.2 – 3 V 20 V (2 – 30 V)	0.02 – 0.2	0.0025 + 0.0005	0.006 + 0.0006	0.0006
	0.2 – 20	0.006 + 0.001	0.01 + 0.002	0.0006
	20 – 50	0.02 + 0.002	0.03 + 0.003	0.0015
	50 – 100	0.04 + 0.004	0.05 + 0.005	0.0025
	100 – 300	0.1 + 0.01	0.15 + 0.015	0.005
	300 – 1000	0.4 + 0.1	0.5 + 0.1	0.03
200 V (20 – 300 V) 1000 V (200 – 1010 V)	0.02 – 0.2	0.003 + 0.0005	0.006 + 0.0006	0.0006
	0.2 – 20	0.006 + 0.001	0.01 + 0.001	0.001
	20 – 50	0.03 + 0.003	0.04 + 0.004	0.003
	50 – 100	0.05 + 0.01	0.07 + 0.01	0.01

*Нижняя граница диапазона “0.2V” (0.3 mV) гарантируется в полосе частот до 100 kHz. Для частот выше 100 kHz оно линейно нарастает до 1 mV.
Примечания:
1. Погрешность нормируется для синусоидальных сигналов с содержанием гармоник (Кг) не более 1 %
2. В частотном диапазоне от 20 до 40 Hz первая составляющая в выражении погрешности удваивается
3. Погрешность нормирована для U ≤ 1.1 UП

Калибратор силы тока Н4-12:

Предел, I_П		Предел допускаемой основной погрешности ± (% от I + % от I_П)		Напряжение на нагрузке	Выходное сопротивление	Температурный коэффициент ± (% от I + % от I_П) / °C
Предел, I_П		1 год, t_CAL ± 1°C	1 год, t_CAL ± 5°C	Напряжение на нагрузке	Выходное сопротивление	Температурный коэффициент ± (% от I + % от I_П) / °C
Характеристика калибратора силы постоянного тока
2 mA		0.0025 + 0.00025	0.005 + 0.0005	4 V	> 500 MOhm	0.00025 + 0.000025
20 mA		0.0025 + 0.00025	0.005 + 0.0005	4 V	> 50 MOhm	0.00025 + 0.000025
200 mA		0.0025 + 0.0005	0.006 + 0.0006	4 V	> 5 MOhm	0.00025 + 0.00005
2000 mA		0.005 + 0.0005	0.01 + 0.001	4 V	> 0.5 MOhm	0.0005 + 0.00005
С Я9-44
20 A		0.025 + 0.0025	0.05 + 0.005	1.5 V	> 3 kOhm	0.0025 + 0.00025
20 – 30 A		0.05 %	0.1 %	1 V	> 3 kOhm	0.005
Предел, I_П (диапазон)	Частота	Предел допускаемой основной погрешности ± (% от I + % от I_П)		Выходное сопротивление, не менее	Коэффициент гармоник (%)	Температурный коэффициент ± % / °C
Предел, I_П (диапазон)	Частота	1 год, tCAL±1°C	2 года, tCAL ± 5°C	Выходное сопротивление, не менее	Коэффициент гармоник (%)	Температурный коэффициент ± % / °C
Характеристика калибратора силы переменного тока
2 mA (1 µA – 2.1 mA)	0.1 – 200 Hz	0.015 + 0.0015	0.025 + 0.0025	30 MOhm	0.015	0.0015
	0.2 – 1 kHz	0.025 + 0.0025	0.035 + 0.0035	10 MOhm	0.015	0.0025
	1 – 10 kHz	0.05 + 0.005	0.075 + 0.0075	10 MOhm / f*	0.015·f	0.005
20 mA (0.01 – 21 mA)	0.1 – 200 Hz	0.015 + 0.0015	0.025 + 0.0025	3 MOhm	0.015	0.0015
	0.2 – 1 kHz	0.025 + 0.0025	0.035 + 0.0035	1 MOhm	0.015	0.0025
	1 – 10 kHz	0.05 + 0.005	0.075 + 0.0075	0.5 MOhm / f	0.015·f	0.005
200 mA (0.1 – 210 mA)	0.1 – 200 Hz	0.015 + 0.0015	0.025 + 0.0025	300 kOhm	0.015	0.0015
	0.2 – 1 kHz	0.025 + 0.0025	0.035 + 0.0035	100 kOhm	0.015	0.0025
	1 – 10 kHz	0.05 + 0.005	0.075 + 0.0075	50 kOhm / f	0.015·f	0.005
2000 mA (1 – 2100 mA)	0.1 – 200 Hz	0.02 + 0.002	0.03 + 0.003	30 kOhm	0.03	0.002
	0.2 – 1 kHz	0.03 + 0.003	0.05 + 0.005	10 kOhm	0.05	0.003
	1 – 10 kHz	0.1 + 0.01	0.15 + 0.015	5 kOhm / f	0.05·f	0.01
С Я9-44
20 A (1 – 20 A) (20 – 30 A)	0.1 – 200 Hz	0.03 + 0.003	0.05 + 0.005	1 kOhm	0.03	0.003
	0.2 – 1 kHz	0.05 + 0.005	0.08 + 0.008	200 Ohm	0.05	0.005
	1 – 10 kHz	(0.05 +0.005)·f	(0.08 +0.008)·f	100 Ohm / f	0.05·f	0.01
	0.03 – 1 kHz	0.1	0.15	200 Ohm	0.05	0.01
	1 – 5 kHz	0.3	0.3	50 Ohm / f	0.05·f	0.01

№	Наименование	Н4-12 (базовый комплект)	Н4-12 (полный комплект)
1	Калибратор-вольтметр Н4-12	1	1
2	Блок высоковольтный Н4-12БВ	1	1
3	Блок низковольтный Н4-12БН	1	1
4	Мера с напряжением 10 V Н4-12МН	1	1
5	Преобразователь напряжение-ток Я9-44	-	1
6	Меры сопротивления Н4-12МС	-	1
7	Мера отношения напряжений Н4-8	-	1
